Tem nhãn chống tĩnh điện ESD – Tem nhãn PCB chống tĩnh điện

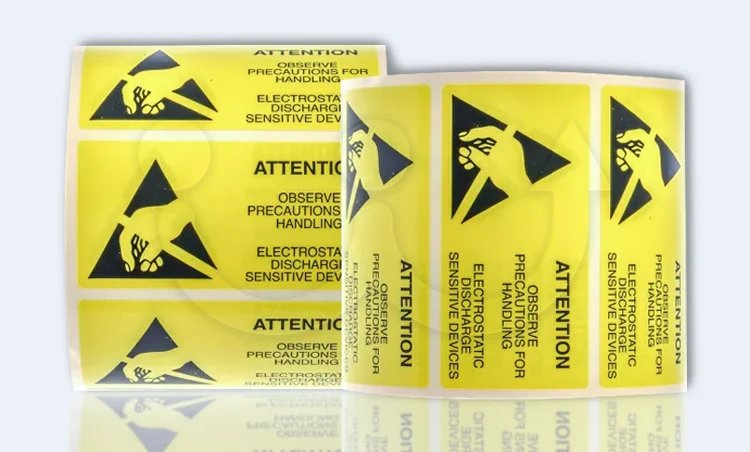

Tem nhãn chống tĩnh điện ESD

Tem nhãn chống tĩnh điện ESD là loại nhãn chuyên dụng được thiết kế để hạn chế sự tích tụ điện tích và giảm nguy cơ phóng điện tĩnh điện trong quá trình sản xuất, đóng gói và quản lý linh kiện điện tử.

Tĩnh điện có thể gây hư hỏng cho chip bán dẫn, mạch tích hợp (IC), bảng mạch in (PCB) và các cụm linh kiện điện tử nhạy cảm. Những hư hỏng này có thể ảnh hưởng đến chất lượng, độ tin cậy và tuổi thọ của thiết bị.

Khác với tem nhãn thông thường, tem nhãn chống tĩnh điện sử dụng vật liệu, lớp phủ hoặc hệ keo có đặc tính điện phù hợp để hạn chế phát sinh điện tích và hỗ trợ tiêu tán điện tích. Một số dòng nhãn sử dụng cấu trúc nhiều lớp, kết hợp bề mặt tiêu tán tĩnh điện với lớp nền dẫn điện nhằm tăng khả năng kiểm soát điện tích.

Đặc tính kỹ thuật của tem nhãn chống tĩnh điện

Các thông số kỹ thuật của tem nhãn ESD:

 • Điện trở bề mặt: Phụ thuộc vào cấu tạo vật liệu và yêu cầu ứng dụng. Với dòng vật liệu chống tĩnh điện polyimide (PI) được mô tả trong bài viết này, điện trở bề mặt được kiểm soát trong khoảng (10⁶ – 10¹¹Ω).

 • Điện áp khi bóc nhãn: Dòng vật liệu nói trên có mức điện áp phát sinh khi bóc nhãn tức thời dưới 30V theo thông số được cung cấp.

 • Đặc tính của lớp keo: Keo có điện tích thấp giúp hạn chế sự tích tụ điện tích do ma sát trong quá trình bóc và dán.

 • Khả năng tương thích với linh kiện: Nhãn cần phù hợp với bề mặt dán, điều kiện sản xuất và mức độ nhạy cảm với tĩnh điện của linh kiện.

Lưu ý : Các thông số trên áp dụng cho dòng vật liệu được mô tả, không phải tiêu chuẩn chung của mọi loại tem nhãn chống tĩnh điện.

Ứng dụng của tem nhãn chống tĩnh điện

Tem nhãn ESD được sử dụng tại nhiều công đoạn trong ngành công nghiệp điện tử, đặc biệt ở những khu vực cần kiểm soát phóng điện tĩnh điện.

Nhận dạng linh kiện điện tử

Tem nhãn chống tĩnh điện có thể được sử dụng trên PCB, chip bán dẫn, mạch tích hợp và các linh kiện nhạy cảm để hiển thị thông tin:

Mã linh kiện, Số sê-ri, Mã lô sản xuất, Mã vạch và mã QR phục vụ nhận dạng, quản lý dữ liệu và truy xuất nguồn gốc.

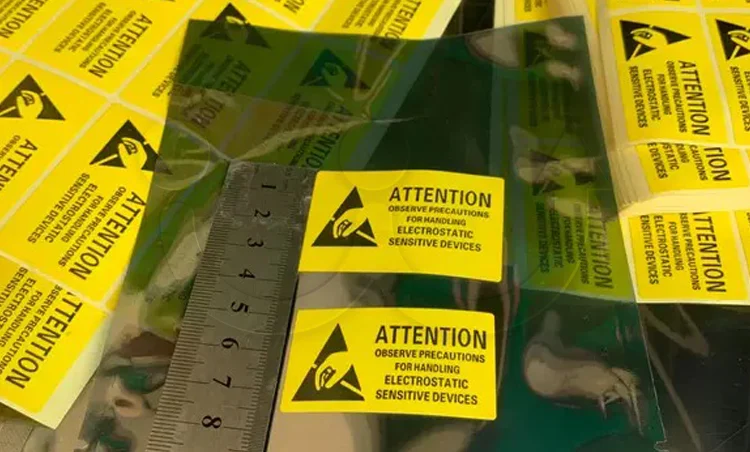

Nhãn cảnh báo chống tĩnh điện

Tem nhãn cảnh báo ESD thường xuất hiện trên túi chống tĩnh điện, bao bì bảo vệ linh kiện, dụng cụ và bàn làm việc trong khu vực kiểm soát tĩnh điện.

Nội dung có thể bao gồm biểu tượng ESD và thông điệp như “Thận trọng: Thiết bị nhạy cảm với tĩnh điện”. Tem nhãn này giúp nhận diện khu vực, bao bì hoặc sản phẩm cần tuân thủ quy trình bảo vệ chống phóng điện tĩnh điện.

Cần lưu ý rằng tem nhãn ESD chỉ là một thành phần hỗ trợ kiểm soát tĩnh điện. Việc bảo vệ linh kiện còn phụ thuộc vào toàn bộ hệ thống đóng gói, thiết bị, quy trình thao tác và môi trường sản xuất.

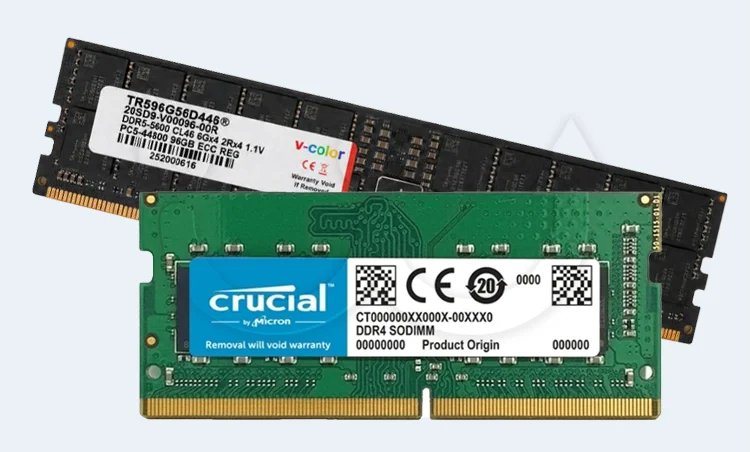

Tem nhãn PCB

Tem nhãn PCB là gì?

Tem nhãn PCB là tem nhãn chuyên dụng dùng trên bảng mạch in để nhận dạng, theo dõi, truy xuất nguồn gốc và cung cấp thông tin kỹ thuật trong quá trình sản xuất, lắp ráp, kiểm tra và bảo trì thiết bị điện tử.

Tem nhãn PCB thường chứa số sê-ri, mã linh kiện, mã lô, mã vạch hoặc mã QR. Các thông tin này hỗ trợ quản lý sản xuất, kiểm soát chất lượng và liên kết dữ liệu giữa các công đoạn. Trong sản xuất SMT, việc nhận dạng PCB chính xác giúp doanh nghiệp theo dõi từng bo mạch, quản lý lịch sử sản xuất và giảm nguy cơ nhầm lẫn giữa các sản phẩm.

Các loại tem nhãn PCB phổ biến

Tùy theo mục đích sử dụng, tem nhãn trên bo mạch điện tử có thể được chia thành những nhóm chính sau.

Tem PCB truy xuất nguồn gốc

Loại tem truy xuất nguồn gốc này hiển thị số sê-ri, mã vạch hoặc mã QR để nhận dạng từng bo mạch và theo dõi thông tin xuyên suốt quy trình sản xuất. Ứng dụng chính gồm quản lý lô sản xuất, kiểm soát chất lượng, xác định lịch sử xử lý và hỗ trợ truy xuất khi phát hiện lỗi.

Tem PCB chịu nhiệt và chống tĩnh điện

Đây là nhóm tem nhãn chuyên dụng dùng trong những công đoạn đòi hỏi khả năng chịu nhiệt hoặc kiểm soát điện tích. Vật liệu polyimide (PI) thường được sử dụng cho các ứng dụng nhiệt độ cao, đặc biệt khi tem nhãn phải đi qua quy trình hàn nóng chảy hoặc hàn sóng.

Tem PCB cảnh báo và nhận dạng kỹ thuật

Tem nhãn PCB cảnh báo dùng để hiển thị cảnh báo an toàn điện, thông tin sản phẩm, ký hiệu tham chiếu hoặc dấu hiệu nhận biết cần thiết trong quá trình vận hành và bảo trì. Các nội dung có thể gồm cảnh báo điện áp cao, ký hiệu chống tĩnh điện và thông tin tuân thủ như CE hoặc RoHS khi phù hợp với sản phẩm và yêu cầu áp dụng. Việc in ký hiệu trên nhãn không tự động chứng minh rằng sản phẩm đã đáp ứng các yêu cầu chứng nhận tương ứng.

Vật liệu dùng để sản xuất tem nhãn chống tĩnh điện và tem nhãn PCB

Việc lựa chọn vật liệu phụ thuộc vào nhiệt độ, hóa chất, đặc tính điện và yêu cầu sử dụng của từng loại nhãn.

 • Polyimide (PI)
Polyimide là vật liệu thường được sử dụng cho tem nhãn PCB trong môi trường nhiệt độ cao. Với ứng dụng phù hợp, vật liệu PI có thể được lựa chọn cho nhãn cần duy trì độ ổn định trong các công đoạn hàn.

PI cũng có thể được thiết kế với lớp phủ bề mặt và lớp keo có đặc tính chống tĩnh điện. Tuy nhiên, khả năng chịu nhiệt và thông số ESD phụ thuộc vào cấu tạo cụ thể của nhãn, không chỉ riêng tên vật liệu.

PI thường được sử dụng làm Tem nhãn chịu nhiệt độ cao và chống tĩnh điện

 • Polyester
Polyester có khả năng kháng nhiều loại dung môi hóa học, bao gồm cồn, xăng, butanol và axit ắc quy theo thông tin vật liệu được cung cấp. Đặc tính này khiến polyester trở thành lựa chọn đáng cân nhắc cho các ứng dụng cần khả năng kháng hóa chất.

Khi sử dụng polyester trên PCB hoặc linh kiện nhạy cảm với tĩnh điện, cần kiểm tra thêm khả năng chống tĩnh điện, độ bám dính và giới hạn chịu nhiệt của sản phẩm cụ thể.

 • Giấy
Tem giấy có thể được sử dụng cho các nhu cầu nhận dạng tạm thời khi môi trường làm việc không đòi hỏi khả năng chịu nhiệt, kháng hóa chất hoặc độ bền cao. Với nhãn PCB đi qua quy trình hàn hoặc làm sạch bằng dung môi, không nên mặc định giấy thông thường đáp ứng được yêu cầu.

Nguyên tắc lựa chọn: Không có một loại vật liệu phù hợp cho mọi ứng dụng. Cần ưu tiên điều kiện sản xuất, yêu cầu ESD, nhiệt độ, hóa chất và khả năng đọc thông tin để chọn cấu trúc nhãn thích hợp.

In tem nhãn chống tĩnh điện và tem nhãn PCB

Công nghệ In tem nhãn hiện đại của Tem Hoàng Gia có thể đáp ứng nhiều yêu cầu về khả năng thể hiện thông tin rõ ràng, nhất quán và phù hợp với kích thước thực tế của linh kiện:

 •  In tem nhãn kích thước nhỏ: Phù hợp với tem PCB nhỏ, tem nhận dạng linh kiện và không gian dán tem hạn chế.
 • Thể hiện số sê-ri chính xác: Hỗ trợ phân biệt từng sản phẩm và quản lý dữ liệu sản xuất.
 • In mã vạch, mã QR mật độ cao: Các chi tiết đủ rõ ràng, sắc nét để máy đọc mã dễ nhận dạng.
 • Điều chỉnh kích thước tem nhãn linh hoạt theo thiết kế, vị trí dán và yêu cầu ứng dụng.
 • Mực in phù hợp với bề mặt nhãn và không phai màu, nhòe mực hoặc mất khả năng đọc.

Tem Hoàng Gia đáp ứng yêu cầu kỹ thuật đối với tem nhãn PCB

Tem nhãn PCB phải trải qua nhiều công đoạn khác nhau, từ in, dán nhãn đến hàn, làm sạch, kiểm tra và đóng gói. Vì vậy, tem nhãn không chỉ cần in rõ mà còn phải duy trì độ bám dính ổn định, khả năng chịu nhiệt, kháng hóa chất và khả năng đọc mã chính xác trong suốt quy trình sản xuất. Với danh mục vật liệu mặt nhãn, mực in và keo dán phù hợp, Tem Hoàng Gia đáp ứng các yêu cầu kỹ thuật này cho tem nhãn PCB.

Tem Hoàng Gia cung cấp đa dạng các loại tem chịu nhiệt độ cao phù hợp với nhu cầu của khách hàng. Để được tư vấn hoặc đặt hàng in tem nhãn theo yêu cầu riêng, vui lòng liên hệ Tem Hoàng Gia.
Hotline/Zalo : 0944 235 888

Đáp ứng khả năng chịu nhiệt trong quy trình hàn PCB

Trong các quy trình hàn PCB, nhiệt độ có thể lên tới khoảng 260°C. Tem Hoàng Gia cung cấp các giải pháp vật liệu như PET và PI chịu nhiệt trên 250°C, thời gian tiếp xúc nhiệt và số lần đi qua quy trình, giúp tem duy trì độ bám dính, không cong vênh, không cháy và không làm thông tin in bị phai đến mức không thể đọc được.

Đồng thời, Tem Hoàng Gia tư vấn đúng cấp chịu nhiệt theo từng ứng dụng, vì không phải tất cả tem nhãn PCB đều cần chịu tới 260°C; yêu cầu này chủ yếu áp dụng cho nhãn phải đi qua công đoạn nhiệt độ cao.

Đáp ứng khả năng kháng hóa chất

Trong quá trình sản xuất bo mạch, tem nhãn có thể tiếp xúc với dung môi, chất trợ hàn hoặc hóa chất làm sạch. Nếu vật liệu không tương thích, thông tin in có thể bị nhòe, bề mặt suy giảm hoặc tem bong khỏi bo mạch. Tem Hoàng Gia đáp ứng yêu cầu này bằng việc lựa chọn vật liệu và kết cấu nhãn phù hợp, đồng thời đánh giá khả năng kháng hóa chất theo loại dung môi và thời gian tiếp xúc thực tế của từng quy trình.

Đáp ứng độ bám dính và độ bền

Tem Hoàng Gia đảm bảo tem bám chắc trên bề mặt sử dụng và duy trì khả năng nhận dạng trong suốt thời gian cần thiết. Việc chọn keo dán được chúng tôi tính toán từ vật liệu nền, độ nhám bề mặt, điều kiện nhiệt và các công đoạn xử lý sau khi dán, để đảm bảo tem ổn định trong quá trình sản xuất, kiểm tra và đóng gói.

Đáp ứng khả năng đọc mã và kiểm soát thông tin

Số sê-ri, mã vạch và mã QR trên tem PCB phải được in rõ ràng để nhận dạng và quét bằng hệ thống tương ứng. Tem Hoàng Gia kiểm soát độ phân giải in, kích thước ký tự và mật độ mã để tránh mất dữ liệu hoặc gây khó khăn khi truy xuất, đặc biệt với tem PCB kích thước nhỏ.

Đáp ứng yêu cầu vật liệu cho ứng dụng điện tử

Vật liệu và cấu trúc nhãn do Tem Hoàng Gia cung cấp phù hợp với ứng dụng điện tử, không tạo ra rủi ro không mong muốn đối với chức năng của thiết bị. Tùy theo bề mặt bo mạch, điều kiện nhiệt, hóa chất và yêu cầu truy xuất, Tem Hoàng Gia tư vấn cấu trúc nhãn phù hợp để đáp ứng đồng thời yêu cầu kỹ thuật và hiệu quả sản xuất.
